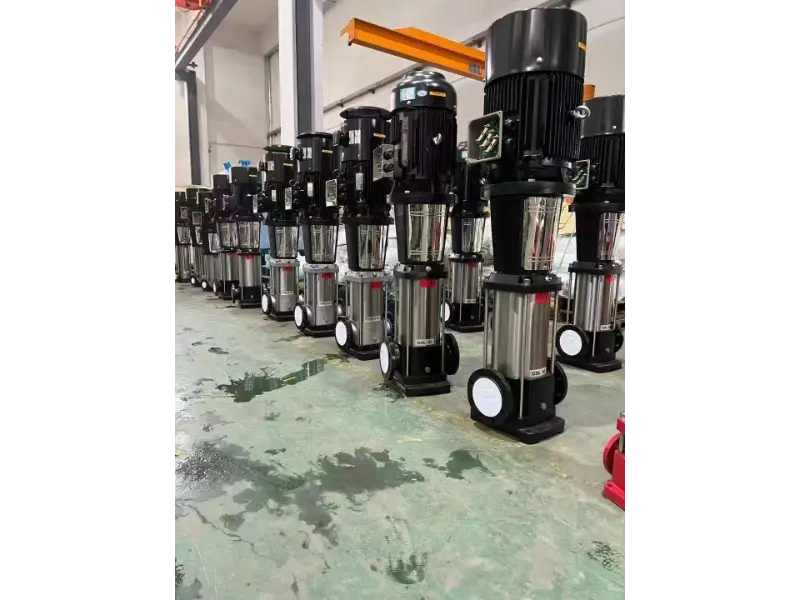

​입형 다단 펌프 분해 전 기술 요구 사항

분해 다이어그램에서수직다단펌프, 펌프가 많은 부품으로 구성되어 있음이 분명합니다. 올바른 절차에 따라 분해해야 합니다.

1. 가능한 한 전문적인 분해 도구를 사용하십시오.

2. 부품 손상을 방지하려면 분해 중에 과도한 힘을 가하지 마십시오.

3. 쉽게 섞이기 쉬운 부품은 설치 방향을 표시하거나 청소 후 번호를 붙여 정리하여 보관하세요.

4. 관련 기술 문서와 이전의 주요/중간 수리 기록을 검토합니다. 펌프의 최근 성능에 대해 운영자에게 문의하십시오.

5. 유지 보수 중 안전을 보장하기 위해 전원 공급 장치를 차단하십시오.

6.펌프의 매체 공급을 차단합니다.

입형 다단 펌프의 분해 단계

1. 파이프라인에 있는 다단 원심 펌프의 출구 밸브(펌프 전)와 입구 밸브(펌프 뒤)에 있는 플랜지 볼트를 분리합니다. 펌프를 배관에서 분리합니다. 냉각수 배관을 제거한 후, 펌프와 모터 사이의 커플링을 분리하고, 커플링을 펌프 샤프트에서 제거합니다.

2. 입형다단펌프의 베이스 볼트를 풀어줍니다. 재조립 중에 원래 위치에 다시 설치할 수 있도록 각 볼트 위치의 심에 번호를 매깁니다. 이렇게 하면 나중에 노력을 줄이는 데 도움이 됩니다.

3. 베어링 하우징 제거: 먼저 전면 및 후면 베어링 하우징의 연결 볼트를 제거합니다. 그런 다음 베어링 부싱(또는 베어링)을 베어링 브래킷과 함께 축 방향을 따라 밀어 빼냅니다.

4. 샤프트 씰 제거의 경우: 글랜드와 펌프 케이싱을 연결하는 너트를 풀고 글랜드를 축 방향으로 밀어낸 다음 모든 패킹을 제거하거나 메카니칼 씰을 당겨 빼냅니다.

5.밸런싱 장치 분해 방법: 후면 커버와 후면 섹션을 연결하는 너트를 풀고 후면 커버를 제거한 다음 밸런싱 디스크를 축 방향으로 밀어냅니다. 밸런싱 링을 펌프 케이스에 연결하는 나사를 풀어 밸런싱 링을 제거합니다.

6. 후면 부분 제거: 밸런싱 디스크, 밸런싱 링 등을 꺼냅니다. 관통 볼트 너트를 풀고 관통 볼트를 당긴 다음 후면 섹션의 보스가 느슨해질 때까지 망치로 가볍게 두드려 제거합니다.

7. 임펠러 제거: 임펠러와 펌프 샤프트는 헐거운 끼워맞춤이 있지만 매체로 인해 부식될 수 있습니다. 분해하는 동안 임펠러 주위를 나무 망치로 가볍게 두드립니다. 느슨해지면 축 방향으로 밀어서 빼냅니다. 임펠러가 샤프트에 녹슬었다면 제거하기 전에 등유에 담그십시오.

8. 중간 섹션 제거: 섹션 양쪽에 프라이 바를 사용하여 느슨하게 합니다. 섹션이 제거되면 임펠러 사이의 펌프 샤프트에 있는 간격 슬리브를 떼어냅니다. 중간 부분에서 흡입 마모 링과 가이드 베인/디퓨저를 제거합니다. 흡입 커버가 제거될 때까지 나머지 임펠러와 중간 섹션에 대해 이 과정을 반복합니다.

9.긴 관통 볼트 제거: 수직 다단 펌프의 전면 섹션, 중간 섹션 및 후면 섹션은 여러 개의 긴 볼트로 함께 고정되어 완전한 펌프 본체를 형성합니다. 이를 종종 "긴 관통 볼트"라고 합니다. 적절하게 조이면 섹션 사이의 밀봉이 보장되고 매체 누출이 방지됩니다. 너무 세게 조이면 부품이 손상될 수 있습니다. 너무 적게 조이면 누출이 발생합니다. 일부 제조업체는 설명서에 이러한 볼트의 예압 값을 제공합니다. 재조립하는 동안 이 값을 따르십시오. 값이 제공되지 않은 경우 현장 유지 관리 중에 조이기 전과 후의 볼트 길이를 비교하여 적절한 장력을 확인하십시오.

10.분해하는 동안 여러 중간 섹션을 제거한 후 샤프트가 캔틸레버가 될 수 있습니다. 샤프트 휘어짐을 방지하려면 안정적인 임시 지지대를 설치하십시오. 11. 임펠러, 키, 가이드 베인/디퓨저, 중간 섹션 등 제거된 부품에 번호를 매기고 보관합니다. 분해 후 베어링, 샤프트, 메카니컬 씰 등을 등유로 청소합니다. 손상, 과도한 마모 또는 변형을 확인하여 수리 또는 교체가 필요한지 결정하십시오. 섹션 사이의 밀봉 개스킷을 제거하고 녹을 닦아냅니다.

분해 후 검사

1. 제거된 모든 부품을 청소하고 건조시키십시오. 부품을 육안으로 검사하고 측정합니다. 수리할 수 없는 것을 식별하고 별도로 보관하십시오.

2.수리가 필요한 부품을 표시하여 카테고리별로 보관합니다.

입형 다단 펌프 모터 분해

1. 현장 여건에 따라 리프팅 장비(와이어로프, 태그라인 등)를 설치합니다.

2. 후크, 호이스트 잠금 장치, 슬링 등을 점검하십시오. 모터의 리프팅 무게 중심을 테스트하십시오.

3. 모터 전원 케이블을 분리합니다. 모터를 펌프 베이스에 연결하는 볼트와 모터를 펌프 커플링에 연결하는 볼트를 제거합니다.

4.모터를 들어 올립니다. 펌프에서 제거되면 태그 라인을 사용하여 천천히 낮추십시오. 모터를 나무 판자 위에 놓은 다음 풀러를 사용하여 커플링을 제거합니다. 팬 커버를 떼어내고 냉각팬을 분리합니다.

5. 모터 권선 절연체를 기록하십시오. 재조립을 위해 정렬 표시를 만드세요. 전면 및 후면 엔드 커버의 볼트를 풀어 제거합니다.

6. 베어링 마모를 확인하십시오. 교체가 필요한 경우 풀러를 사용하여 베어링을 제거하십시오. 필요한 경우 로터를 먼저 빼낼 수 있습니다. 로터를 제거할 때 고정자 권선이 손상되지 않도록 주의하십시오. 필요한 경우 보호 조치를 취하십시오.

7. 모터 베어링 교체에는 냉각, 가열, 슬리브를 이용한 압착 등의 방법을 사용할 수 있습니다.

8. 베어링 외부 레이스가 느슨한 경우 엔드 커버 베어링 하우징과 베어링 사이의 적합성을 확인하십시오. 잘 맞지 않으면 베어링 하우징을 재작업하십시오. 분해의 역순으로 모터를 다시 조립합니다.

9. 최종 모터 조립 전에 권선 절연 상태를 다시 확인하십시오. 권선이 젖어 있으면 건조시키십시오. 필요한 경우 가열하면서 절연 바니시를 바르십시오. 절연 수치가 지정된 범위 내에 있으면 모터를 사용할 준비가 된 것입니다.

입형 다단 펌프 재조립

1. 녹 제거, 청소, 수리 그라인딩을 마친 후 분해의 역순으로 펌프를 다시 조립하십시오. 베어링이 포함된 단면을 나무 블록 위에 수평으로 놓습니다. 배출부를 상단에 장착합니다. 그런 다음 수직 입구와 출구가 있는 밸런싱 드럼을 사용하여 단면 중앙을 통해 샤프트를 배치합니다.

2. 1단 임펠러를 샤프트에 설치합니다. 씰 링/개스킷을 케이싱 외부에 놓습니다.

3. 샤프트 슬리브를 샤프트 위로 밀어 넣은 후 다음 케이싱 섹션을 설치하고 2단계 임펠러를 설치합니다. 모든 N 단계가 제자리에 놓일 때까지 샤프트 슬리브와 케이싱 섹션을 계속 설치합니다.

4. 마지막 단계가 끝나면 두 개의 잠금너트를 조입니다.

5.위의 작업이 완료되면 펌프 본체를 베이스 위로 들어 올리고 앵커 볼트를 조입니다.

6. 메카니칼 씰이나 패킹을 설치한 다음 베어링을 설치하고 베어링 잠금 너트를 조입니다.

7. 샤프트를 수동으로 회전시켜 자유롭게 회전하는지 확인합니다. 커플링을 설치합니다.

8. 모터를 펌프 위로 들어 올립니다. 두 커플링 반쪽 사이의 간격을 확인하고 모터와 펌프 샤프트를 정렬하십시오. 모터를 펌프 베이스에 연결하는 볼트를 조입니다.

9. 본체의 모든 연결 볼트가 제대로 고정되어 있는지 확인하십시오.수직다단펌프빡빡해요. 그런 다음 모터 전원 케이블을 다시 연결하십시오.
