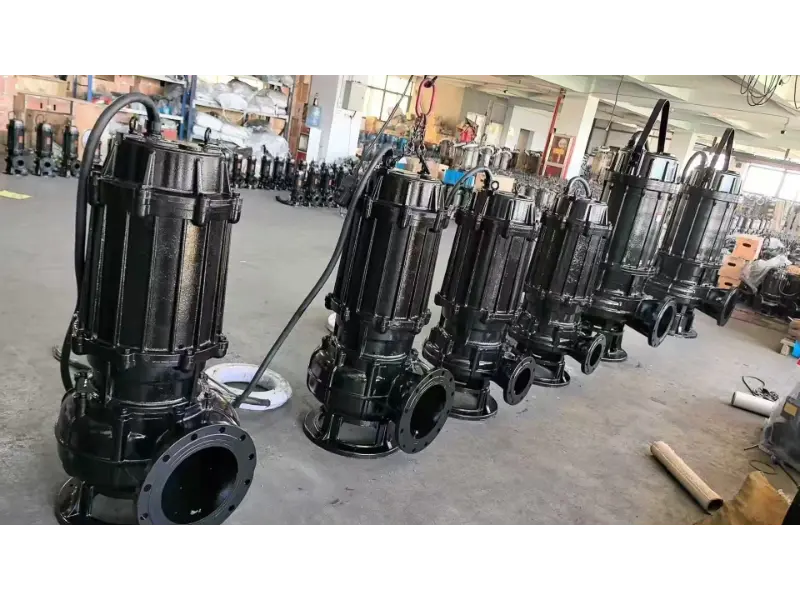

막힘없는 하수 펌프 소개

하수펌프 종류 및 핵심부품

하수펌프는 비막힘형 펌프의 일종으로 수중형, 건식 등 다양한 형태가 있다. 건식에는 캠 로터가 포함됩니다.하수 펌프, 주로 도시 폐수 운반에 사용됩니다. 운반되는 매체의 온도는 일반적으로 80°C보다 높지 않습니다. 매체에는 엉키기 쉬운 섬유질 물질이 포함되어 있는 경우가 많기 때문에 이러한 펌프의 흐름 통로가 막히는 경향이 있습니다. 따라서 막힘 방지 및 신뢰성은 하수 펌프의 품질을 결정하는 중요한 요소입니다.

다른 펌프와 마찬가지로 임펠러와 볼류트 케이싱(또는 디퓨저)은 펌프의 두 가지 핵심 구성 요소입니다.하수 펌프. 이들 성능은 근본적으로 펌프의 전반적인 성능을 결정합니다. 펌프의 막힘 방지 및 내마모성은 주로 이 두 구성 요소에 의해 보장됩니다. 그것들을 분석해보자:

임펠러 구조 유형:

임펠러 설계는 크게 베인형(개방형 및 폐쇄형), 와류형, 채널형(단일채널 및 이중채널 포함), 스크류 원심형 등 4가지로 분류됩니다.

개방형 및 반개방형 임펠러:이들은 제조가 쉽습니다. 임펠러 내부에 막힘이 발생하면 청소 및 유지 관리가 비교적 간단합니다. 그러나 장기간 작동 시 입자에 의한 마모로 인해 베인과 볼류트 케이싱 내벽 사이의 간격이 넓어져 효율이 저하될 수 있습니다. 이렇게 확대된 간격은 베인 전체의 압력 분포를 방해하고 통로의 흐름 패턴을 불안정하게 만들어 펌프 진동을 유발합니다. 이 유형은 큰 고체나 긴 섬유가 포함된 매체를 처리하는 데 적합하지 않습니다. 성능면에서 효율성은 표준 폐쇄형 임펠러의 최대 약 92%에 도달할 정도로 낮습니다. 헤드 커브는 상대적으로 평평합니다.

소용돌이 임펠러:이 설계를 사용하는 펌프에서 임펠러는 볼류트 케이싱의 주 흐름 통로에서 부분적으로 또는 완전히 들어가 있습니다. 이는 탁월한 막힘 방지 성능과 큰 고체 및 긴 섬유를 통과시키는 강력한 능력을 제공합니다. 작동 중에 부유 입자나 긴 섬유가 임펠러 날개에 직접 접촉하지 않습니다. 이로 인해 베인의 마모가 최소화되고, 마모로 인한 틈새 확대 문제가 없어 장기간 사용해도 효율이 크게 떨어지지 않습니다. 이 임펠러가 있는 펌프는 큰 고체와 긴 섬유가 포함된 매체를 운반하는 데 적합합니다. 성능 측면에서 효율성은 표준 폐쇄형 임펠러의 약 70%에 불과할 정도로 낮으며 헤드 곡선은 상대적으로 평평합니다.

폐쇄형 임펠러:이 유형은 일반적으로 더 높은 효율성을 제공하고 장기간 작동 시 안정적인 성능을 유지합니다. 폐쇄형 임펠러를 사용하는 펌프는 축방향 추력이 더 낮습니다. 보조 베인은 전면 및 후면 슈라우드 모두에 추가할 수 있습니다. 전면 슈라우드 보조 베인은 임펠러 입구의 와류 손실과 입자에 의한 마모 링의 마모를 줄이는 데 도움이 됩니다. 후면 슈라우드 보조 베인은 축 추력의 균형을 맞추는 데 도움이 될 뿐만 아니라 부유 입자가 기계적 씰 챔버로 들어가는 것을 방지하여 씰을 보호합니다. 그러나 이 유형은 막힘 방지 성능이 좋지 않고 얽히기 쉬우며 큰 고형물이나 장섬유를 포함하는 원폐수 이송에 적합하지 않습니다.

채널 임펠러:이는 입구에서 출구까지 유로가 곡선형 채널인 블레이드리스 임펠러입니다. 이는 큰 고체와 긴 섬유가 포함된 매체를 운반하는 데 적합하며 우수한 막힘 방지 기능을 제공합니다. 성능 측면에서 효율성은 높으며 표준 폐쇄형 임펠러와 비슷합니다. 그러나 이 임펠러 유형을 사용하는 펌프는 더 가파른 헤드 곡선을 갖습니다. 전력 곡선은 상대적으로 안정적이므로 모터 과부하 위험이 줄어듭니다. 캐비테이션 성능은 표준 폐쇄형 임펠러보다 열등하므로 흡입구가 가압된 펌프에 특히 적합합니다.

나사 원심 임펠러:이 임펠러의 베인은 원추형 허브의 흡입측에서 축 방향으로 연장되는 꼬인 나선형 블레이드입니다. 이 임펠러가 있는 펌프는 용적형 펌프와 원심 펌프의 기능을 결합합니다. 부유 입자가 통과하므로 펌프의 어떤 부분에도 영향을 미치지 않으므로 펌프와 전달 매체 모두에 대한 손상이 적습니다. 스크류의 추진 작용으로 인해 부유 물질에 대한 강력한 통과 능력이 있습니다. 따라서 이 임펠러가 있는 펌프는 큰 고체, 긴 섬유 및 고농도를 포함하는 매체에 적합합니다. 운반 매체에 대한 손상을 최소화하는 것이 중요한 경우 특히 유리합니다. 성능 측면에서 이 펌프는 가파른 수두 곡선과 상대적으로 평평한 출력 곡선을 가지고 있습니다.

볼류트 케이싱/디퓨저:

가장 일반적으로 사용되는 볼류트 케이싱 유형하수 펌프나선형 볼류트이다. 습식 설치 수중 펌프의 경우 방사형 디퓨저 또는 채널 디퓨저가 선택되는 경우가 많습니다. 나선형 볼류트에는 볼류트(나선형) 유형, 환형 유형, 반볼류트(중간) 유형의 세 가지 주요 유형이 있습니다. 실제 나선형 볼류트는 하수 펌프에 거의 사용되지 않습니다. 환형 벌류트는 구조가 간단하고 제조가 용이하기 때문에 소형 하수 펌프에서 더 일반적입니다. 그러나 반볼류트형이 도입되면서 환형형의 사용이 점차 줄어들고 있다. 이는 세미 볼류트 유형이 나선형 유형의 높은 효율성과 환형 유형의 고통과 성능을 결합하여 제조업체들 사이에서 점점 인기를 얻고 있기 때문입니다.

요약하자면, 모든 하수 펌프 시리즈는 본질적으로 다양한 임펠러 유형과 다양한 볼류트/디퓨저 유형의 조합입니다. 임펠러와 볼류트/디퓨저가 응용 분야 요구 사항에 잘 맞는 한 펌프의 전반적인 성능은 작업에 따라 달라집니다.
