정밀한 산업용 유체 투여를 위해 기계식 다이어프램 정량 펌프가 현명한 선택인 이유
추상적인: A 기계식 다이어프램 정량 펌프까다로운 산업 환경에서 제어되고 반복 가능한 유체 투여를 위해 설계되었습니다.크라운20년 이상의 펌프 제조 경험을 바탕으로 이 펌프를 제조하며 조정 가능한 흐름 제어, 부식 방지 재료 옵션, 유압 끝 부분의 정적 밀봉 및 1% 이내로 제어할 수 있는 흐름 안정성을 제공합니다. 수처리, 환경 보호, 제약, 제지, 신소재 및 화학 물질 취급을 포괄하는 응용 분야를 통해 이 기술은 정확성, 내구성, 안전성 및 비용 효율성의 실질적인 균형을 제공합니다.
목차
- 기계식 다이어프램 정량 펌프란 무엇입니까?
- 기계식 다이어프램 정량 펌프는 어떻게 작동합니까?
- 주요 기능은 무엇입니까?
- 주요 기술 매개변수는 무엇입니까?
- 어디에 사용되나요?
- 올바른 펌프를 어떻게 선택해야 합니까?
- 유지 관리 및 안전에 대해 무엇을 알아야 합니까?
- FAQ
- 결론

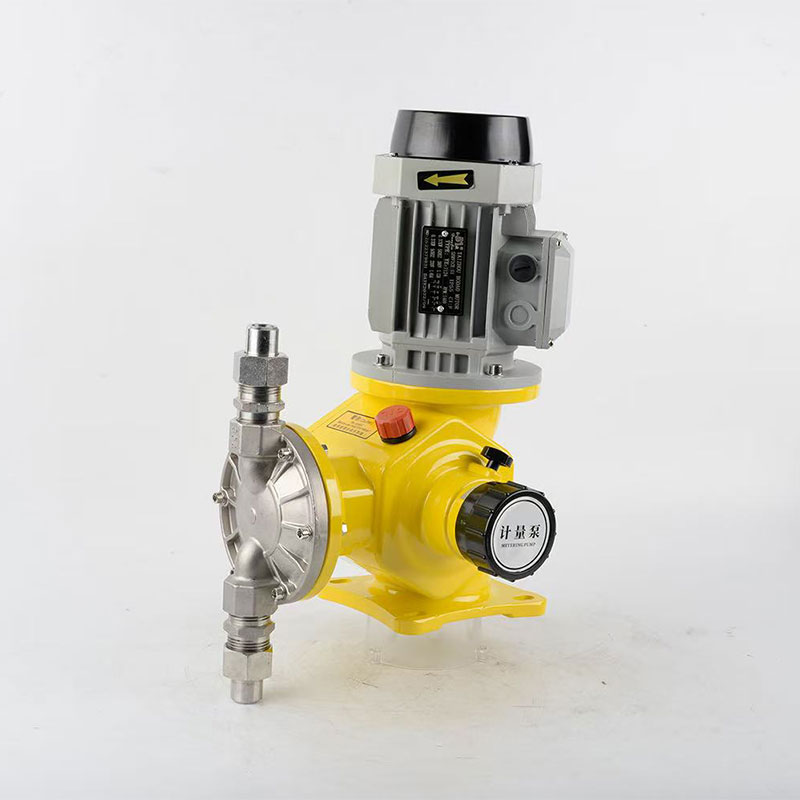

기계식 다이어프램 정량 펌프란 무엇입니까?
기계식 다이어프램 정량 펌프는 기계적 힘을 사용하여 다이어프램을 구동하고 제어된 양의 액체를 이동시키는 용적형 정량 펌프입니다. 주로 지속적인 유체 순환을 위해 설계된 기존 원심 펌프와 달리 정량 펌프는 주입 일관성이 중요한 응용 분야에 제어된 흐름을 제공하도록 설계되었습니다.
크라운에서 제공한 제품 정보에 따르면 기계식 다이어프램 정량 펌프는 편심 기계식 메커니즘을 사용하고 수동 및 자동 유량 제어를 모두 지원합니다. 유량은 0~100% 범위에서 조정할 수 있으며, 주파수 변환을 통해 자동 제어가 가능합니다.
펌프는 일반적으로 고체 입자가 없는 액체에 적합하며 약 0.3~2000mm²/s의 점도 범위와 -15°C~85°C의 온도를 처리할 수 있습니다. 유압 엔드는 정적 밀봉 개념을 사용하여 누출을 최소화하는 반면, 다양한 펌프 헤드 재료는 다양한 화학적 환경에 사용할 수 있습니다.
평가하는 구매자의 경우기계식 다이어프램 정량 펌프, 이러한 특성은 안정적인 투여, 화학적 호환성 및 관리 가능한 운영 비용이 중요한 경우 기술을 특히 매력적으로 만듭니다.
기계식 다이어프램 정량 펌프는 어떻게 작동합니까?
작동 원리는 비교적 간단합니다. 기계식 드라이브는 회전 운동을 왕복 다이어프램 운동으로 변환합니다. 흡입 행정 중에 다이어프램이 뒤로 이동하여 액체를 펌핑 챔버로 끌어들이는 압력 차이를 생성합니다. 토출 행정 중에 다이어프램이 앞으로 이동하여 액체를 토출 라인쪽으로 밀어냅니다.
체크 밸브는 원하는 흐름 방향을 유지하는 데 도움이 됩니다. 다이어프램의 움직임을 제어함으로써 작업자는 각 사이클 동안 전달되는 액체의 양을 조절할 수 있습니다.
- 흡입 행정:다이어프램은 공정 액체를 챔버 안으로 집어넣고 끌어당깁니다.
- 방전 스트로크:다이어프램이 전진하여 액체를 출구쪽으로 밀어냅니다.
- 흐름 조정:펌프 출력은 0~100% 범위에서 조정될 수 있습니다.
- 자동 제어:주파수 변환은 자동화된 유량 조절에 사용될 수 있습니다.
- 격리:다이어프램은 프로세스 액체를 기계적 구동 구성 요소에서 분리합니다.
이러한 직접적인 기계적 구조는 상대적으로 간단한 펌프 설계에 기여하고 유지 관리의 복잡성을 줄이는 데 도움이 됩니다. 크라운은 0.47~6000L/h의 유량을 지정하며, 최대 작동 압력은 모델에 따라 선택적으로 1.2MPa에 도달합니다.
주요 기능은 무엇입니까?
산업용 분주 장비는 정확성, 내구성, 내화학성 및 운영 비용의 균형을 맞춰야 합니다. 기계식 다이어프램 정량 펌프는 여러 엔지니어링 기능을 통해 이러한 요구 사항을 해결합니다.
1. 넓은 유량 조정 범위
펌프는 0~100% 사이에서 조정될 수 있으므로 사용자는 변화하는 공정 요구사항에 따라 투여량을 조절할 수 있습니다. 이는 생산 주기 전반에 걸쳐 화학물질 수요가 달라지는 시스템에 유용합니다.
2. 안정적인 계량 성능
크라운는 해당 제품 구성에 대해 1% 이내의 흐름 안정성 정확도를 지정합니다. 이러한 반복성은 과도하거나 부족한 투여가 처리 효율성, 제품 품질 또는 공정 안정성에 영향을 미칠 수 있는 경우 중요합니다.
3. 다양한 재료 옵션
공정 유체에 따라 펌프 헤드는 PVC, PTFE, 304 스테인리스 스틸 또는 316L 스테인리스 스틸로 구성될 수 있습니다. 재료 선택은 항상 가격보다는 실제 화학적 호환성과 작동 조건을 기준으로 해야 합니다.
4. 강화된 다이어프램 구조
다이어프램은 테플론 내산성 필름, EPDM 고무, SUS304 지지 코어, 강화 나일론 섬유 및 추가 EPDM 층을 통합한 다층 복합 구조를 사용합니다. 이 구조는 내식성을 향상시키고 다이어프램 사용 수명을 연장하기 위한 것입니다.
5. 컴팩트하고 비용 효율적인 디자인
펌프는 전체 무게를 상대적으로 낮게 유지하면서 열 방출을 위해 설계된 주조 알루미늄 하우징을 사용합니다. 또한 기계적 구조는 저압 수처리 및 화학 물질 투여 응용 분야를 위한 비용 효율적인 접근 방식을 지원합니다.
주요 기술 매개변수는 무엇입니까?
정량 펌프를 구매하기 전에 엔지니어는 유량, 압력, 점도, 온도, 흡입 양정, 재료 및 제어 요구 사항을 비교해야 합니다. 다음 표에는 Crowns 기계식 다이어프램 정량 펌프에 대해 발표된 주요 사양이 요약되어 있습니다.
| 매개변수 | 사양 | 중요한 이유 |
|---|---|---|
| 유량 | 0.47~6000L/h | 선택한 모델의 투여 용량을 결정합니다. |
| 최대 작동 압력 | 최대 1.2MPa | 다양한 공정 압력 조건에 대한 적합성을 정의합니다. |
| 흐름 안정성 정확도 | 1% 이내 | 반복 가능한 투여 성능 지원 |
| 흐름 조정 | 0~100% | 유연한 프로세스 제어가 가능합니다. |
| 흡입 리프트 | ≤3m 수주 | 설치 및 흡입 라인 요구 사항을 결정하는 데 도움이 됩니다. |
| 액체 온도 | -15°C ~ 85°C | 적용 가능한 작동 온도 범위를 정의합니다. |
| 점도 | 0.3~2000mm²/초 | 고려할 수 있는 액체 점도의 범위를 나타냅니다. |
| 펌프 헤드 재료 | PVC, PTFE, 304 SS, 316L SS | 화학적 호환성에 따라 선택 가능 |
어디에 사용되나요?
제어된 주입, 부식 방지 소재, 유연한 유량 조정이 결합된 이 펌프는 다양한 산업 공정에 적합합니다.
- 물 및 폐수 처리:처리 및 공정 제어를 위한 화학물질 투여.
- 환경 보호:환경 시스템에 처리 화학물질을 제어하여 주입합니다.
- 의약품 제조:반복성이 중요한 공정 액체를 정확하게 추가합니다.
- 제지:생산 공정 중 계량된 화학 물질 추가.
- 신소재 산업:공정 화학물질의 이동 및 투여를 제어합니다.
- 화학 처리:적절한 재료 및 다이어프램 구성으로 선택된 부식성 또는 위험 액체를 처리합니다.
크라운는 적용 가능한 산업 중에서 환경 보호, 수처리, 제약, 제지 및 신소재를 구체적으로 식별합니다. 회사는 또한 슬러리 및 유해 화학물질에 특수 구성을 사용할 수 있다고 지적합니다.
올바른 펌프를 어떻게 선택해야 합니까?
기계식 다이어프램 정량 펌프를 선택하는 것은 펌프 자체보다는 프로세스부터 시작해야 합니다. 기술적으로 적합한 모델은 액체, 필요한 복용량, 작동 압력, 온도 및 제어 방법이 일치해야 합니다.
- 필요한 유량을 결정합니다.정상, 최소 및 최대 투여량 요구 사항을 식별합니다.
- 토출압력을 확인하세요.실제 시스템 압력에서 안정적으로 작동할 수 있는 모델을 선택하십시오.
- 화학적 호환성을 확인하십시오.액체를 다이어프램 및 펌프 헤드 재질과 비교하십시오.
- 점도와 온도를 평가합니다.이러한 특성은 펌프 성능에 큰 영향을 미칠 수 있습니다.
- 흡입상태를 확인하세요.필요한 흡입 양정이 펌프 성능 범위 내에 있는지 확인하십시오.
- 제어 방법을 선택하세요.간단한 시스템의 경우 수동 조정으로 충분할 수 있지만 주파수 변환은 자동 제어를 지원할 수 있습니다.
- 안전 요구 사항을 고려하십시오.위험한 화학물질의 경우 추가 다이어프램 보호 및 모니터링이 필요할 수 있습니다.
시스템 설계자의 경우 게시된 펌프 사양이 최종 선택 프로세스의 일부일 뿐이라는 점을 기억하는 것이 특히 중요합니다. 배관 구성, 밸브 배열, 유체 특성, 압력 변동 및 설치 조건도 평가해야 합니다.
유지 관리 및 안전에 대해 무엇을 알아야 합니까?
잘 설계된 정량 펌프는 안정적인 서비스를 제공할 수 있지만 올바른 설치와 유지 관리는 여전히 필수적입니다. 운영자는 실제 운영 환경을 기반으로 검사 절차를 수립해야 합니다.
- 다이어프램에 마모 또는 화학적 손상 징후가 있는지 정기적으로 검사하십시오.
- 흡입 및 배출 밸브에 막힘, 침전물 또는 비정상적인 마모가 있는지 확인하십시오.
- 배관 연결이 제대로 밀봉되어 있는지 확인하십시오.
- 특히 주입 정확도가 중요한 경우 유량 교정을 주기적으로 확인하십시오.
- 펌프를 지정된 압력, 온도, 점도 및 흡입 조건 내로 유지하십시오.
- 공정 액체와 호환되는 재료를 사용하십시오.
중요한 안전 고려 사항 중 하나는 Crowns 제품 사양에 펌프 자체에 안전 완화 장치가 포함되어 있지 않다고 명시되어 있다는 것입니다. 따라서 완전한 시스템을 구성할 때 출구 파이프라인에 안전 밸브를 설치해야 합니다.
가연성, 폭발성, 강한 부식성, 독성 또는 기타 위험한 화학 물질의 경우 Crowns는 이중 다이어프램 유압 엔드 구성 및 다이어프램 파열 경보를 선택하여 다이어프램 고장과 관련된 위험을 줄일 수 있음을 나타냅니다.
FAQ
1. 기계식 다이어프램 정량펌프는 주로 어떤 용도로 사용되나요?
이는 주로 수처리, 환경 보호, 의약품, 제지, 신소재 생산 및 선택된 화학 공정과 같은 응용 분야에서 액체의 투여량을 제어하고 전달하는 데 사용됩니다.
2. 기계식 다이어프램 정량 펌프는 얼마나 정확합니까?
크라운 사양에는 해당 구성에 대해 흐름 안정성 정확도가 1% 이내로 제어될 수 있다고 명시되어 있습니다. 실제 투여 성능은 모델, 액체 특성, 압력, 교정 및 설치 조건에 따라 달라집니다.
3. 펌프가 부식성 화학물질을 처리할 수 있습니까?
예, 펌프 헤드와 다이어프램 재질을 올바르게 선택한 경우 가능합니다. Crowns는 PVC, PTFE, 304 스테인리스 스틸 및 316L 스테인리스 스틸 펌프 헤드 옵션을 제공하며 다층 다이어프램 구조는 내식성을 위해 설계되었습니다.
4. 펌프 작동 중에 유량을 조절할 수 있나요?
예. 제품정보에는 유량을 임의로 조정하거나, 펌프의 운전 및 정지에 관계없이 정량적으로 출력할 수 있다고 기재되어 있으며, 0~100% 범위에서 조정이 가능합니다.
5. 최대 유량은 얼마입니까?
게시된 매개변수 범위는 선택한 모델 및 작동 조건에 따라 0.47~6000L/h입니다.
6. 펌프에 안전 릴리프 밸브가 포함되어 있습니까?
아니요. Crowns에 따르면 펌프에는 통합 안전 릴리프 장치가 없으므로 시스템 설계의 일부로 펌프 출구 파이프라인에 안전 밸브를 설치해야 합니다.
결론
기계식 다이어프램 정량 펌프는 제어 가능한 주입, 기계적 단순성, 재료 유연성 및 비용 효율성의 효과적인 조합을 제공합니다. 0.47~6000L/h의 유량 범위, 0~100%의 조정 가능한 출력, 다중 펌프 헤드 재료 및 까다로운 화학 응용 분야를 위한 옵션 구성을 통해 광범위한 산업용 유체 처리 요구 사항을 충족할 수 있습니다. Crowns의 20년 이상의 펌프 제조 경험은 실용적인 계량 솔루션을 찾는 고객을 위한 중국 제조업체 및 공급업체로서의 입지를 더욱 뒷받침합니다.
수처리, 화학 약품 투여, 제약 처리, 제지 또는 기타 산업 응용 분야용 기계식 다이어프램 정량 펌프를 평가하는 경우,저희에게 연락주세요필요한 유량, 압력, 유체 특성, 재료 및 제어 요구 사항을 논의합니다. Crowns 엔지니어링 팀은 귀하의 응용 분야에 적합한 구성을 식별하고 신뢰할 수 있는 투여 솔루션을 개발하는 데 도움을 드릴 수 있습니다.
