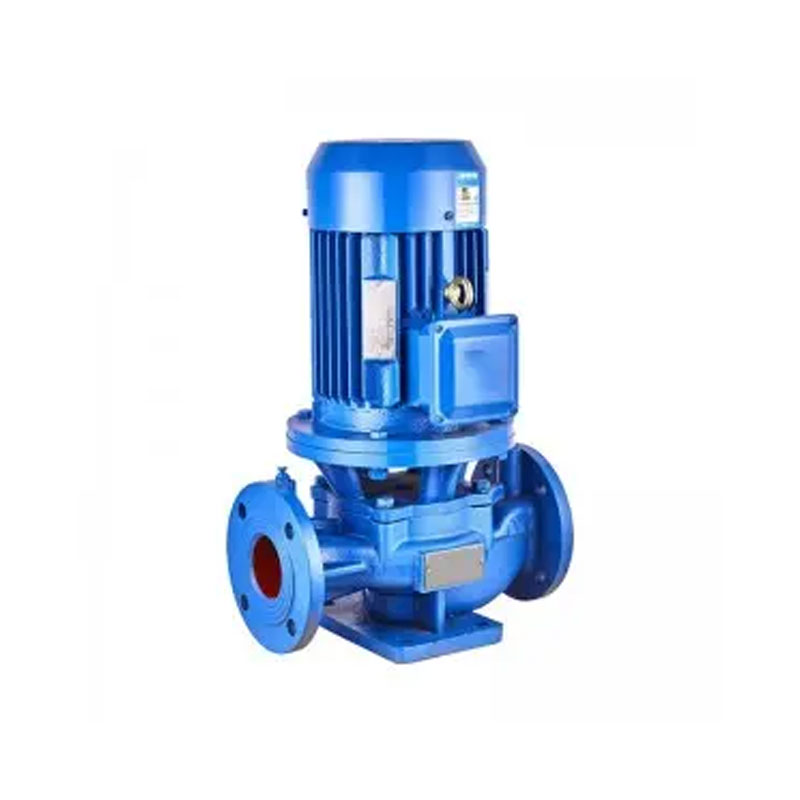

주철 수직 파이프 라인 펌프
Shanghai Crowns Pump Manufacturing Co., Ltd.는 주철 수직 파이프 라인 펌프와 같은 프리미엄 솔루션의 설계 및 생산에 수십 년의 펌프 엔지니어링 전문 지식을 제공합니다. ISO 표준을 능가하도록 설계된이 강력한 모델은 기존 SG 시리즈와 IR 온수 순환 펌프를 고급 에어 쿨링 기술로 대체하는 시스템을 현대화하기위한 최고의 선택으로 두드러집니다. 고개를 가진 환경의 과열 (고음 환경)이 과열로부터 모터와 베어링을 보호하도록 특별히 설계된 주철 수직 파이프 라인 펌프는 우주 절약 수직 구성과 유압 효율성을 결합하여 상용 건물, 산업 단지 및 난방 시스템의 단단한 기계 실에 이상적입니다. 내구성이 뛰어난 주철로 제작 된이 펌프는 탁월한 내식 저항성을 제공하며 수온을 최대 120 ° C까지 처리하여 온수 적용 및 가혹한 산업 조건에서 신뢰할 수있는 성능을 보장합니다. 내장형 공냉식 메커니즘은 레거시 모델에 비해 유지 보수 요구와 다운 타임을 최대 20% 줄이며 ISO 9001과 같은 국제 표준을 충족시킵니다. 고층 난방 루프, 제조 파이프 라인 또는 지구 네트워크에 사용하든 주철 수직 파이프 라인 펌프는 일관된 압력 및 효율성을 제공하여 엔지니어를 우선 순위에 맞는 기능, 혁신 및 혁신을위한 신뢰할 수 있습니다.
문의 보내기
제품 설명
Shanghai Crowns Pump Manufacturing Co., Ltd.는 최고 품질의 워터 펌프를 제공합니다. 우리의 주철 수직 파이프 라인 펌프 ISG 시리즈 파이프 원심 분리 펌프는 ISO2858 및 JB/T53058-93 표준에 따라 설계된 시리즈 파이프 원심 펌프입니다.
● ISG : 산업/도시 사용의 경우 최대 80ºC.
● IRG : 온수의 경우 최대 120ºC.
● GRG : 첨단 응용 프로그램의 경우 최대 240ºC.
● IHG : 부식성 액체의 경우 -20ºC ~ 120ºC.
● YG : 오일의 경우 -20ºC ~ 120ºC.
신뢰할 수있는 워터 펌프 솔루션을위한 신뢰 크라운 펌프.
작업 조건
1. 입구 압력 ≤1.0mpa 또는 펌프 시스템 최대 작업 압력 ≤1.6mpa, 펌프 흡입 압력 + 펌프 헤드 ≤1.6mpa, 펌프 정압 테스트 압력 : 2.5mpa. 펌프 시스템 작업 압력은 1.6MPA보다 크며 순서대로 지정해야합니다.
2. 주변 온도 <40ºC, 상대 습도 <95%.
3. 배지의 고체 입자 부피는 입자 직경 <0.2mm 인 0.1%를 초과하지 않아야한다.
주요 사양
| 모델 | 힘 | 흐름 | 머리 | 파이프 크기 | ||
|---|---|---|---|---|---|---|
| KW | HP | m3/h | m | 인치 | mm | |
| 40-125 | 1.1 | 1.5 | 6.3 | 20 | 1.5 | 40 |
| 40-125a | 0.75 | 1 | 5.6 | 16 | 1.5 | 40 |
| 40-160 | 2.2 | 3 | 6.3 | 32 | 1.5 | 40 |
| 40-160a | 1.5 | 2 | 5.9 | 28 | 1.5 | 40 |
| 40-160b | 1.1 | 1.5 | 5.5 | 24 | 1.5 | 40 |
| 40-200 | 4 | 5.5 | 6.3 | 50 | 1.5 | 40 |
| 40-200A | 3 | 4 | 5.9 | 44 | 1.5 | 40 |
| 40-200B | 2.2 | 3 | 3.7 | 38 | 1.5 | 40 |
| 40-250 | 7.5 | 10 | 6.3 | 80 | 1.5 | 40 |
| 40-250A | 5.5 | 7.5 | 5.9 | 70 | 1.5 | 40 |
| 40-250B | 4 | 5.5 | 5.5 | 60 | 1.5 | 40 |
| 40-125 (i) | 1.5 | 2 | 12.5 | 20 | 1.5 | 40 |
| 40-125 (i) a | 1.1 | 1.5 | 11 | 16 | 1.5 | 40 |
| 40-160 (i) | 3 | 4 | 12.5 | 32 | 1.5 | 40 |
| 40-160 (i) a | 2.2 | 3 | 11.7 | 28 | 1.5 | 40 |
| 40-200 (i) b | 3 | 4 | 10.6 | 36 | 1.5 | 40 |
| 40-250 (i) | 11 | 15 | 12.5 | 80 | 1.5 | 40 |
| 40-250 (i) a | 7.5 | 10 | 11.6 | 70 | 1.5 | 40 |
| 50-100 | 1.1 | 1.5 | 12.5 | 12.5 | 2 | 50 |
| 50-125 | 1.5 | 2 | 12.5 | 20 | 2 | 50 |
| 50-125A | 1.1 | 1.5 | 11 | 16 | 2 | 50 |
| 50-160 | 3 | 4 | 12.5 | 32 | 2 | 50 |
| 50-160A | 2.2 | 3 | 11.7 | 28 | 2 | 50 |
| 50-160b | 1.5 | 2 | 10.4 | 22 | 2 | 50 |
| 50-200 | 5.5 | 7.5 | 12.5 | 50 | 2 | 50 |
| 50-200A | 4 | 5.5 | 11.7 | 44 | 2 | 50 |
| 50-200B | 3 | 4 | 10.6 | 36 | 2 | 50 |
| 50-250 | 11 | 15 | 12.5 | 80 | 2 | 50 |
| 50-250A | 7.5 | 10 | 11.6 | 70 | 2 | 50 |
| 50-100 (i) | 1.5 | 2 | 25 | 12.5 | 2 | 50 |
| 50-100 (i) a | 1.1 | 1.5 | 22.3 | 10 | 2 | 50 |
| 50-125 (i) | 3 | 4 | 25 | 20 | 2 | 50 |
| 50-125 (i) a | 2.2 | 3 | 22.3 | 16 | 2 | 50 |
| 50-160 (i) | 4 | 5.5 | 25 | 32 | 2 | 50 |
| 50-160 (i) a | 4 | 5.5 | 23.4 | 28 | 2 | 50 |
| 50-160 (i) b | 3 | 4 | 21.6 | 24 | 2 | 50 |
| 50-200 (i) | 7.5 | 10 | 25 | 50 | 2 | 50 |
| 50-200 (i) a | 7.5 | 10 | 23.5 | 44 | 2 | 50 |
| 50-200 (i) b | 5.5 | 7.5 | 21.8 | 38 | 2 | 50 |
| 50-250 (i) | 15 | 20 | 25 | 80 | 2 | 50 |
| 50-250 (i) a | 11 | 15 | 23.4 | 70 | 2 | 50 |
| 50-250 (i) b | 11 | 15 | 21.6 | 60 | 2 | 50 |
| 50-315 | 30 | 40 | 25 | 125 | 2 | 50 |
| 65-100 | 1.5 | 2 | 25 | 12.5 | 2.5 | 65 |
| 65-100A | 1.1 | 1.5 | 22.3 | 10 | 2.5 | 65 |
| 65-125 | 3 | 4 | 25 | 20 | 2.5 | 65 |
| 65-125a | 2.2 | 3 | 22.3 | 16 | 2.5 | 65 |
| 65-160 | 4 | 5.5 | 25 | 32 | 2.5 | 65 |
| 65-160A | 4 | 5.5 | 23.4 | 28 | 2.5 | 65 |
| 65-160B | 3 | 4 | 21.6 | 24 | 2.5 | 65 |
| 65-200 | 7.5 | 10 | 25 | 50 | 2.5 | 65 |
| 65-200A | 7.5 | 10 | 23.5 | 44 | 2.5 | 65 |
| 65-200B | 5.5 | 7.5 | 21.8 | 38 | 2.5 | 65 |
| 65-250 | 15 | 20 | 25 | 80 | 2.5 | 65 |
| 65-250A | 11 | 15 | 23.4 | 70 | 2.5 | 65 |
| 65-250B | 11 | 15 | 21.6 | 60 | 2.5 | 65 |
| 65-315A | 22 | 30 | 23.7 | 113 | 2.5 | 65 |
| 65-315B | 18.5 | 25 | 22.5 | 101 | 2.5 | 65 |
| 65-100 (i) | 3 | 4 | 50 | 12.5 | 2.5 | 65 |
| 65-100 (i) a | 2.2 | 3 | 44.7 | 10 | 2.5 | 65 |
| 65-125 (i) | 5.5 | 7.5 | 50 | 20 | 2.5 | 65 |
| 65-125 (i) a | 4 | 5.5 | 45 | 16 | 2.5 | 65 |
| 65-160 (i) | 7.5 | 10 | 50 | 32 | 2.5 | 65 |
| 65-160 (i) a | 7.5 | 10 | 46.7 | 28 | 2.5 | 65 |
| 65-160 (i) b | 5.5 | 7.5 | 43.4 | 24 | 2.5 | 65 |
| 65-200 (i) | 15 | 20 | 50 | 50 | 2.5 | 65 |
| 65-200 (i) a | 11 | 15 | 47 | 44 | 2.5 | 65 |
| 65-200 (i) b | 7.5 | 10 | 43.3 | 38 | 2.5 | 65 |
| 65-250 (i) | 22 | 30 | 50 | 80 | 2.5 | 65 |
| 65-250 (i) a | 18.5 | 25 | 46.7 | 70 | 2.5 | 65 |
| 65-250 (i) b | 15 | 20 | 43.3 | 60 | 2.5 | 65 |
| 65-315 (i) a | 30 | 40 | 56.5 | 110 | 2.5 | 65 |
| 80-100 | 3 | 4 | 50 | 12.5 | 3 | 80 |
| 80-100A | 2.2 | 3 | 44.7 | 10 | 3 | 80 |
| 80-125 | 5.5 | 7.5 | 50 | 20 | 3 | 80 |
| 80-125A | 4 | 5.5 | 45 | 16 | 3 | 80 |
| 80-160 | 7.5 | 10 | 50 | 32 | 3 | 80 |
| 80-160A | 7.5 | 10 | 46.7 | 28 | 3 | 80 |
| 80-160b | 5.5 | 7.5 | 43.4 | 24 | 3 | 80 |
| 80-200 | 15 | 20 | 50 | 50 | 3 | 80 |
| 80-200A | 11 | 15 | 47 | 44 | 3 | 80 |
| 80-200B | 7.5 | 10 | 43.3 | 38 | 3 | 80 |
| 80-250 | 22 | 30 | 50 | 80 | 3 | 80 |
| 80-250A | 18.5 | 25 | 46.7 | 70 | 3 | 80 |
| 80-250B | 15 | 20 | 43.3 | 60 | 3 | 80 |
| 80-315 | 37 | 50 | 50 | 125 | 3 | 80 |
| 80-315a | 30 | 40 | 46.5 | 110 | 3 | 80 |
| 80-315b | 30 | 40 | 44.5 | 100 | 3 | 80 |
| 80-350 | 55 | 75 | 50 | 150 | 3 | 80 |
| 80-350A | 45 | 60 | 44.5 | 142 | 3 | 80 |
| 80-350B | 37 | 50 | 41 | 135 | 3 | 80 |
| 80-100 (i) | 5.5 | 7.5 | 100 | 12.5 | 3 | 80 |
| 80-100 (i) a | 4 | 5.5 | 89 | 10 | 3 | 80 |
| 80-125 (i) | 11 | 15 | 100 | 20 | 3 | 80 |
| 80-125 (i) a | 7.5 | 10 | 89 | 16 | 3 | 80 |
| 80-160 (i) | 15 | 20 | 100 | 32 | 3 | 80 |
| 80-160 (i) a | 11 | 15 | 93.5 | 28 | 3 | 80 |
| 80-200 (i) | 22 | 30 | 100 | 50 | 3 | 80 |
| 80-200 (i) a | 18.5 | 25 | 93.5 | 44 | 3 | 80 |
| 80-200 (i) b | 15 | 20 | 87 | 38 | 3 | 80 |
| 80-250 (i) | 37 | 50 | 100 | 80 | 3 | 80 |
| 80-250 (i) a | 30 | 40 | 93.5 | 70 | 3 | 80 |
| 80-250 (i) b | 30 | 40 | 87 | 60 | 3 | 80 |
| 80-315 (i) | 75 | 100 | 100 | 125 | 3 | 80 |
| 80-315 (i) a | 55 | 75 | 95 | 113 | 3 | 80 |
| 100-100 | 5.5 | 7.5 | 100 | 12.5 | 4 | 100 |
| 100-100A | 4 | 5.5 | 89 | 10 | 4 | 100 |
| 100-125 | 11 | 15 | 100 | 20 | 4 | 100 |
| 100-125a | 7.5 | 10 | 89 | 16 | 4 | 100 |
| 100-160 | 15 | 20 | 100 | 32 | 4 | 100 |
| 100-160a | 11 | 15 | 93.5 | 28 | 4 | 100 |
| 100-200 | 22 | 30 | 100 | 50 | 4 | 100 |
| 100-200A | 18.5 | 25 | 93.5 | 44 | 4 | 100 |
| 100-200B | 15 | 20 | 87 | 38 | 4 | 100 |
| 100-250 | 37 | 50 | 100 | 80 | 4 | 100 |
| 100-250A | 30 | 40 | 93.5 | 70 | 4 | 100 |
| 100-250B | 30 | 40 | 87 | 60 | 4 | 100 |
| 100-315 | 75 | 100 | 100 | 125 | 4 | 100 |
| 100-315a | 55 | 75 | 95 | 113 | 4 | 100 |
| 100-315b | 45 | 60 | 90 | 101 | 4 | 100 |
| 100-350 | 90 | 120 | 100 | 150 | 4 | 100 |
| 100-350A | 75 | 100 | 88 | 142 | 4 | 100 |
| 100-350B | 55 | 75 | 80 | 135 | 4 | 100 |
| 100-100 (i) | 11 | 15 | 160 | 12.5 | 4 | 100 |
| 100-125 (i) | 15 | 20 | 160 | 20 | 4 | 100 |
| 100-125 (i) a | 11 | 15 | 140 | 17 | 4 | 100 |
| 100-160 (i) | 22 | 30 | 160 | 32 | 4 | 100 |
| 100-160 (i) a | 18.5 | 25 | 140 | 28 | 4 | 100 |
| 100-200 (i) | 37 | 50 | 160 | 50 | 4 | 100 |
| 100-200 (i) a | 30 | 40 | 140 | 45 | 4 | 100 |
| 100-200 (i) b | 22 | 30 | 100 | 40 | 4 | 100 |
| 100-250 (i) | 55 | 75 | 160 | 80 | 4 | 100 |
| 100-250 (i) a | 45 | 60 | 140 | 72 | 4 | 100 |
| 100-250 (i) b | 37 | 50 | 100 | 65 | 4 | 100 |
| 125-100 | 11 | 15 | 160 | 12.5 | 5 | 125 |
| 125-100A | 7.5 | 10 | 143 | 10 | 5 | 125 |
| 125-125 | 15 | 20 | 160 | 20 | 5 | 125 |
| 125-125a | 11 | 15 | 143 | 16 | 5 | 125 |
| 125-160A | 18.5 | 25 | 150 | 28 | 5 | 125 |
| 125-160B | 15 | 20 | 138 | 24 | 5 | 125 |
| 125-200 | 37 | 50 | 160 | 50 | 5 | 125 |
| 125-200A | 30 | 40 | 150 | 44 | 5 | 125 |
| 125-200B | 22 | 30 | 138 | 37.5 | 5 | 125 |
| 125-250 | 55 | 75 | 160 | 80 | 5 | 125 |
| 150-125 | 11 | 15 | 160 | 20 | 6 | 150 |
| 150-160 | 22 | 30 | 160 | 32 | 6 | 150 |
| 150-160a | 18.5 | 25 | 150 | 28 | 6 | 150 |
| 150-160b | 15 | 20 | 140 | 24 | 6 | 150 |
| 150-200 | 37 | 50 | 160 | 50 | 6 | 150 |
| 150-200A | 30 | 40 | 150 | 44 | 6 | 150 |
| 150-250 | 75 | 100 | 160 | 80 | 6 | 150 |
| 150-250A | 55 | 75 | 150 | 70 | 6 | 150 |
| 150-250B | 45 | 60 | 138 | 60 | 6 | 150 |
| 150-350 | 110 | 150 | 160 | 150 | 6 | 150 |
| 150-350a | 90 | 120 | 150 | 142 | 6 | 150 |
| 150-350B | 75 | 100 | 140 | 135 | 6 | 150 |
| 150-250 (i) | 75 | 100 | 200 | 80 | 6 | 150 |
| 150-250 (i) a | 55 | 75 | 187 | 70 | 6 | 150 |
| 150-250 (i) b | 45 | 60 | 173 | 60 | 6 | 150 |
| 150-315 (i) | 110 | 150 | 200 | 125 | 6 | 150 |
| 150-315 (i) a | 90 | 120 | 187 | 110 | 6 | 150 |
| 150-315 (i) b | 75 | 100 | 173 | 95 | 6 | 150 |
| 125-200B | 22 | 30 | 138 | 37.5 | 5 | 125 |
| 125-250A | 45 | 60 | 150 | 70 | 5 | 125 |
| 125-250B | 37 | 50 | 138 | 60 | 5 | 125 |
| 125-315 | 90 | 120 | 160 | 125 | 5 | 125 |
| 125-315A | 75 | 100 | 150 | 110 | 5 | 125 |
| 125-315B | 75 | 100 | 143 | 100 | 5 | 125 |
| 125-315C | 55 | 75 | 134 | 88 | 5 | 125 |
| 150-125a | 7.5 | 10 | 150 | 16 | 6 | 150 |
| 150-200-15 | 15 | 20 | 160 | 12.5 | 6 | 150 |
| 150-200A | 11 | 15 | 147 | 10 | 6 | 150 |
| 150-250 | 75 | 100 | 160 | 80 | 6 | 150 |
| 150-250 | 18.5 | 25 | 160 | 20 | 6 | 150 |
| 150-250A | 15 | 20 | 147 | 17 | 6 | 150 |
| 150-250B | 11 | 15 | 134 | 14 | 6 | 150 |
| 150-315 | 30 | 40 | 160 | 32 | 6 | 150 |
| 150-315a | 22 | 30 | 150 | 28 | 6 | 150 |
| 150-315b | 18.5 | 25 | 138 | 24 | 6 | 150 |
| 150-400 | 45 | 60 | 160 | 50 | 6 | 150 |
| 150-400A | 37 | 50 | 187 | 44 | 6 | 150 |
| 150-400B | 30 | 40 | 174 | 38 | 6 | 150 |
| 150-315 (b) | 75 | 100 | 173 | 95 | 6 | 150 |
| 200-200 | 15 | 20 | 200 | 12.5 | 8 | 200 |
| 200-200A | 11 | 15 | 179 | 10 | 8 | 200 |
| 200-250 | 18.5 | 25 | 200 | 20 | 8 | 200 |
| 200-250A | 15 | 20 | 184.4 | 17 | 8 | 200 |
| 200-250B | 11 | 15 | 179 | 14 | 8 | 200 |
| 200-315 | 30 | 40 | 200 | 32 | 8 | 200 |
| 200-315a | 22 | 30 | 187 | 28 | 8 | 200 |
| 200-315b | 18.5 | 25 | 173 | 24 | 8 | 200 |
| 200-400 | 45 | 60 | 200 | 50 | 8 | 200 |
| 200-400A | 37 | 50 | 187 | 44 | 8 | 200 |
| 200-400B | 30 | 40 | 174 | 38 | 8 | 200 |
| 200-200 (i) | 22 | 30 | 400 | 12.5 | 8 | 200 |
| 200-250 (i) | 30 | 40 | 400 | 20 | 8 | 200 |
| 200-250 (i) a | 22 | 30 | 358 | 16 | 8 | 200 |
| 200-315 (i) | 55 | 75 | 400 | 32 | 8 | 200 |
| 200-315 (i) a | 45 | 60 | 374 | 28 | 8 | 200 |
| 200-315 (i) b | 37 | 50 | 346 | 24 | 8 | 200 |
| 200-400 (i) | 75 | 100 | 400 | 50 | 8 | 200 |
| 200-400 (i) a | 75 | 100 | 374 | 44 | 8 | 200 |
| 200-400 (i) b | 55 | 75 | 346 | 38 | 8 | 200 |
| 200-400 (i) c | 45 | 60 | 320 | 32 | 8 | 200 |
| 250-400 | 110 | 150 | 500 | 50 | 10 | 250 |
기능 및 응용 프로그램
주철 수직 파이프 라인 펌프 ISG 수직 파이프 라인 원심 펌프는 깨끗한 물 및 기타 액체를 유사한 물리적 및 화학적 특성으로 운반하도록 설계되었습니다. 다음 응용 프로그램에 적합합니다.
● 산업용 급수
● 도시 급수 및 배수
● 고층 건물 수압 향상
● 소방 압력 강화
● 정원 관개
● HVAC 냉장 순환
● 욕실 핫 및 냉수 순환 압력 강화
● 장거리 운송
● 장비 통합
● 수직 구조는 소형 설계를 보장하여 최소한의 설치 공간이 필요하고 세련된 외관을 나타냅니다.
● 입구 및 출구 포트는 크기와 같은 중심선에 있으며 설치를 단순화합니다.
● 펌프는 높은 동심성으로 작동하여 안정성과 저음을 제공합니다.
● 실리콘 카바이드와 같은 내마모성 재료로 만든 기계식 씰이 장착되어있어 신뢰할 수있는 카바이드의 샤프트 밀봉으로 신뢰할 수 있고 누출이없는 작동을 보장합니다.
● 유지 보수가 편리합니다. 파이프를 제거 할 필요는 없습니다. 유지 보수를 위해 펌프 커버 너트와 모터 및 변속기 구성 요소를 제거하십시오.
