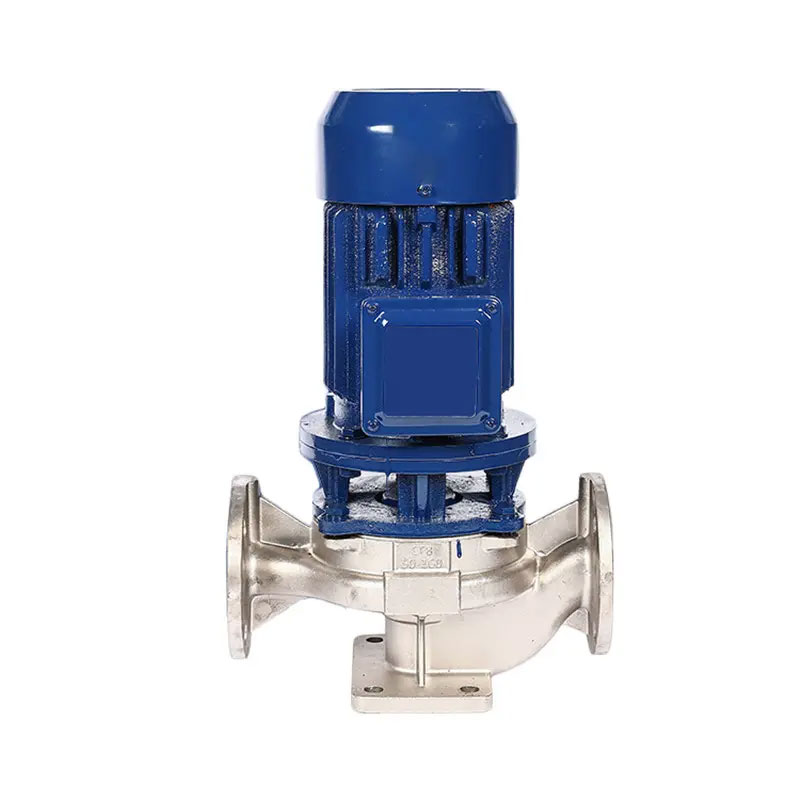

스테인레스 스틸 수직 파이프라인 펌프

Shanghai Crowns Pump Manufacturing Co., Ltd.의 IHG 스테인레스 스틸 수직 파이프라인 펌프는 고성능 및 내구성 표준을 충족하도록 설계되어 다양한 산업 환경에서 부식성 액체를 처리하는 데 이상적입니다. 에너지 효율적인 설계와 ISO 표준 준수를 갖춘 IHG 시리즈 펌프는 신뢰성과 유지 관리 용이성을 모두 요구하는 응용 분야에 매우 적합합니다. 이 펌프는 SG 시리즈와 같은 구형 모델을 대체할 수 있으며 -20°C ~ 120°C의 다양한 온도 허용 오차로 인해 화학 처리 및 물 공급을 포함한 여러 부문의 다양한 유체에 적합합니다.

문의 보내기

제품 설명

IHG 스테인레스 스틸 수직 파이프라인 펌프는 고급 원심 펌프입니다. 깨끗한 물과 유사한 특성을 가진 기타 액체를 이송하도록 제작되었습니다. 그것은 구조는 ISO2858 및 JB/T53058-93 표준을 기반으로 하므로 신뢰성이 높습니다. 그리고 에너지 효율적입니다. 입구와 출구가 동일한 수직 디자인 중심선을 사용하면 파이프라인에 직접 설치할 수 있어 공간이 절약되고 유지 관리 단순화. 펌프는 여러 가지 구성으로 제공됩니다. 다양한 온도 범위:ISG: 산업/시립 용도의 경우 최대 80°C.

● IRG: 온수의 경우 최대 120°C입니다.
● GRG: 고온 애플리케이션의 경우 최대 240°C입니다.
● IHG: 부식성 액체의 경우 -20°C ~ 120°C.
● YG: 오일의 경우 -20°C ~ 120°C입니다.

근무 조건

● 압력 사양: 펌프의 흡입 압력은 1.0을 초과해서는 안 됩니다. MPa, 시스템의 최대 작동 압력은 1.6MPa로 제한됩니다. 또한, 결합된 펌프 흡입 압력과 수두는 다음 범위를 유지해야 합니다. 이 한도.
● 주변 조건: 주변 온도가 40°C 미만이고 상대습도 95% 미만.
● 유체 구성: 최대 고체 입자 부피가 있는 매체에 적합합니다. 0.1%, 입자 직경 0.2mm 이하로 장기간 사용 가능 내구성과 마모 최소화

주요사양

모델	힘		흐름	머리	파이프 크기
모델	kw	HP	m3/h	m	인치	mm
40-125	1.1	1.5	6.3	20	1.5	40
40-125A	0.75	1	5.6	16	1.5	40
40-160	2.2	3	6.3	32	1.5	40
40-160A	1.5	2	5.9	28	1.5	40
40-160B	1.1	1.5	5.5	24	1.5	40
40-200	4	5.5	6.3	50	1.5	40
40-200A	3	4	5.9	44	1.5	40
40-200B	2.2	3	3.7	38	1.5	40
40-250	7.5	10	6.3	80	1.5	40
40-250A	5.5	7.5	5.9	70	1.5	40
40-250B	4	5.5	5.5	60	1.5	40
40-125(Ⅰ)	1.5	2	12.5	20	1.5	40
40-125(I)A	1.1	1.5	11	16	1.5	40
40-160(I)	3	4	12.5	32	1.5	40
40-160(I)A	2.2	3	11.7	28	1.5	40
40-200(I)B	3	4	10.6	36	1.5	40
40-250(I)	11	15	12.5	80	1.5	40
40-250(I)A	7.5	10	11.6	70	1.5	40
50-100	1.1	1.5	12.5	12.5	2	50
50-125	1.5	2	12.5	20	2	50
50-125A	1.1	1.5	11	16	2	50
50-160	3	4	12.5	32	2	50
50-160A	2.2	3	11.7	28	2	50
50-160B	1.5	2	10.4	22	2	50
50-200	5.5	7.5	12.5	50	2	50
50-200A	4	5.5	11.7	44	2	50
50-200B	3	4	10.6	36	2	50
50-250	11	15	12.5	80	2	50
50-250A	7.5	10	11.6	70	2	50
50-100(I)	1.5	2	25	12.5	2	50
50-100(I)A	1.1	1.5	22.3	10	2	50
50-125(I)	3	4	25	20	2	50
50-125(I)A	2.2	3	22.3	16	2	50
50-160(I)	4	5.5	25	32	2	50
50-160(I)A	4	5.5	23.4	28	2	50
50-160(I)B	3	4	21.6	24	2	50
50-200(I)	7.5	10	25	50	2	50
50-200(I)A	7.5	10	23.5	44	2	50
50-200(I)B	5.5	7.5	21.8	38	2	50
50-250(I)	15	20	25	80	2	50
50-250(I)A	11	15	23.4	70	2	50
50-250(I)B	11	15	21.6	60	2	50
50-315	30	40	25	125	2	50
65-100	1.5	2	25	12.5	2.5	65
65-100A	1.1	1.5	22.3	10	2.5	65
65-125	3	4	25	20	2.5	65
65-125A	2.2	3	22.3	16	2.5	65
65-160	4	5.5	25	32	2.5	65
65-160A	4	5.5	23.4	28	2.5	65
65-160B	3	4	21.6	24	2.5	65
65-200	7.5	10	25	50	2.5	65
65-200A	7.5	10	23.5	44	2.5	65
65-200B	5.5	7.5	21.8	38	2.5	65
65-250	15	20	25	80	2.5	65
65-250A	11	15	23.4	70	2.5	65
65-250B	11	15	21.6	60	2.5	65
65-315A	22	30	23.7	113	2.5	65
65-315B	18.5	25	22.5	101	2.5	65
65-100(I)	3	4	50	12.5	2.5	65
65-100(I)A	2.2	3	44.7	10	2.5	65
65-125(Ⅰ)	5.5	7.5	50	20	2.5	65
65-125(I)A	4	5.5	45	16	2.5	65
65-160(I)	7.5	10	50	32	2.5	65
65-160(I)A	7.5	10	46.7	28	2.5	65
65-160(I)B	5.5	7.5	43.4	24	2.5	65
65-200(I)	15	20	50	50	2.5	65
65-200(I)A	11	15	47	44	2.5	65
65-200(I)B	7.5	10	43.3	38	2.5	65
65-250(I)	22	30	50	80	2.5	65
65-250(I)A	18.5	25	46.7	70	2.5	65
65-250(I)B	15	20	43.3	60	2.5	65
65-315(I)A	30	40	56.5	110	2.5	65
80-100	3	4	50	12.5	3	80
80-100A	2.2	3	44.7	10	3	80
80-125	5.5	7.5	50	20	3	80
80-125A	4	5.5	45	16	3	80
80-160	7.5	10	50	32	3	80
80-160A	7.5	10	46.7	28	3	80
80-160B	5.5	7.5	43.4	24	3	80
80-200	15	20	50	50	3	80
80-200A	11	15	47	44	3	80
80-200B	7.5	10	43.3	38	3	80
80-250	22	30	50	80	3	80
80-250A	18.5	25	46.7	70	3	80
80-250B	15	20	43.3	60	3	80
80-315	37	50	50	125	3	80
80-315A	30	40	46.5	110	3	80
80-315B	30	40	44.5	100	3	80
80-350	55	75	50	150	3	80
80-350A	45	60	44.5	142	3	80
80-350B	37	50	41	135	3	80
80-100(I)	5.5	7.5	100	12.5	3	80
80-100(I)A	4	5.5	89	10	3	80
80-125(Ⅰ)	11	15	100	20	3	80
80-125(I)A	7.5	10	89	16	3	80
80-160(I)	15	20	100	32	3	80
80-160(I)A	11	15	93.5	28	3	80
80-200(Ⅰ)	22	30	100	50	3	80
80-200(I)A	18.5	25	93.5	44	3	80
80-200(I)B	15	20	87	38	3	80
80-250(I)	37	50	100	80	3	80
80-250(I)A	30	40	93.5	70	3	80
80-250(I)B	30	40	87	60	3	80
80-315(Ⅰ)	75	100	100	125	3	80
80-315(I)A	55	75	95	113	3	80
100-100	5.5	7.5	100	12.5	4	100
100-100A	4	5.5	89	10	4	100
100-125	11	15	100	20	4	100
100-125A	7.5	10	89	16	4	100
100-160	15	20	100	32	4	100
100-160A	11	15	93.5	28	4	100
100-200	22	30	100	50	4	100
100-200A	18.5	25	93.5	44	4	100
100-200B	15	20	87	38	4	100
100-250	37	50	100	80	4	100
100-250A	30	40	93.5	70	4	100
100-250B	30	40	87	60	4	100
100-315	75	100	100	125	4	100
100-315A	55	75	95	113	4	100
100-315B	45	60	90	101	4	100
100-350	90	120	100	150	4	100
100-350A	75	100	88	142	4	100
100-350B	55	75	80	135	4	100
100-100(I)	11	15	160	12.5	4	100
100-125(Ⅰ)	15	20	160	20	4	100
100-125(I)A	11	15	140	17	4	100
100-160(I)	22	30	160	32	4	100
100-160(I)A	18.5	25	140	28	4	100
100-200(I)	37	50	160	50	4	100
100-200(I)A	30	40	140	45	4	100
100-200(I)B	22	30	100	40	4	100
100-250(I)	55	75	160	80	4	100
100-250(I)A	45	60	140	72	4	100
100-250(I)B	37	50	100	65	4	100
125-100	11	15	160	12.5	5	125
125-100A	7.5	10	143	10	5	125
125-125	15	20	160	20	5	125
125-125A	11	15	143	16	5	125
125-160A	18.5	25	150	28	5	125
125-160B	15	20	138	24	5	125
125-200	37	50	160	50	5	125
125-200A	30	40	150	44	5	125
125-200B	22	30	138	37.5	5	125
125-250	55	75	160	80	5	125
150-125	11	15	160	20	6	150
150-160	22	30	160	32	6	150
150-160A	18.5	25	150	28	6	150
150-160B	15	20	140	24	6	150
150-200	37	50	160	50	6	150
150-200A	30	40	150	44	6	150
150-250	75	100	160	80	6	150
150-250A	55	75	150	70	6	150
150-250B	45	60	138	60	6	150
150-350	110	150	160	150	6	150
150-350A	90	120	150	142	6	150
150-350B	75	100	140	135	6	150
150-250(I)	75	100	200	80	6	150
150-250(I)A	55	75	187	70	6	150
150-250(I)B	45	60	173	60	6	150
150-315(I)	110	150	200	125	6	150
150-315(I)A	90	120	187	110	6	150
150-315(I)B	75	100	173	95	6	150
125-200B	22	30	138	37.5	5	125
125-250A	45	60	150	70	5	125
125-250B	37	50	138	60	5	125
125-315	90	120	160	125	5	125
125-315A	75	100	150	110	5	125
125-315B	75	100	143	100	5	125
125-315C	55	75	134	88	5	125
150-125A	7.5	10	150	16	6	150
150-200-15	15	20	160	12.5	6	150
150-200A	11	15	147	10	6	150
150-250	75	100	160	80	6	150
150-250	18.5	25	160	20	6	150
150-250A	15	20	147	17	6	150
150-250B	11	15	134	14	6	150
150-315	30	40	160	32	6	150
150-315A	22	30	150	28	6	150
150-315B	18.5	25	138	24	6	150
150-400	45	60	160	50	6	150
150-400A	37	50	187	44	6	150
150-400B	30	40	174	38	6	150
150-315(B)	75	100	173	95	6	150
200-200	15	20	200	12.5	8	200
200-200A	11	15	179	10	8	200
200-250	18.5	25	200	20	8	200
200-250A	15	20	184.4	17	8	200
200-250B	11	15	179	14	8	200
200-315	30	40	200	32	8	200
200-315A	22	30	187	28	8	200
200-315B	18.5	25	173	24	8	200
200-400	45	60	200	50	8	200
200-400A	37	50	187	44	8	200
200-400B	30	40	174	38	8	200
200-200(I)	22	30	400	12.5	8	200
200-250(I)	30	40	400	20	8	200
200-250(I)A	22	30	358	16	8	200
200-315(Ⅰ)	55	75	400	32	8	200
200-315(I)A	45	60	374	28	8	200
200-315(I)B	37	50	346	24	8	200
200-400(I)	75	100	400	50	8	200
200-400(I)A	75	100	374	44	8	200
200-400(I)B	55	75	346	38	8	200
200-400(I)C	45	60	320	32	8	200
250-400	110	150	500	50	10	250

기능 및 응용

특징

● 컴팩트한 수직 구조:IHG 펌프의 수직형 파이프라인 설계는 최소한의 공간을 차지하고 원활하게 통합될 수 있도록 합니다. 기존 파이프 시스템에.
● 설치 용이성:입구와 출구 모두에 동일한 중심선, 설치가 간단하고 필요하지 않습니다. 추가 정렬.
● 안정성과 낮은 소음:펌프의 디자인은 최소화합니다. 진동이 발생하지 않아 안정적이고 조용한 작동이 보장됩니다.
● 내구성이 뛰어난 기계적 밀봉:실리콘 카바이드 장착 누출을 방지하기 위한 기계적 밀봉 및 기타 내마모성 재료, 펌프의 수명을 향상시킵니다.
● 유지관리 친화적인 디자인:펌프 커버와 모터 유지 관리를 위해 구성 요소를 쉽게 제거할 수 있어 가동 중지 시간과 수리가 줄어듭니다. 소송 비용
