하수 펌프에 대한 주요 지식

하수 펌프비 클로그 펌프의 범주에 속하며 주로 수중 및 건식 설치 모델의 다양한 유형으로 제공됩니다. 현재 가장 일반적인 수중 유형은 WQ 시리즈 수중 하수 펌프이며, 일반적인 건식 설치 장치에는 W 시리즈 수평 하수 펌프 및 WL 시리즈 수직 하수 펌프가 포함됩니다.

이 펌프는 주로 도시 하수, 분뇨 또는 섬유 및 종이 스크랩과 같은 고체 입자를 함유 한 액체를 운반하는 데 사용됩니다. 일반적으로, 전달 된 배지의 온도는 50 ° C를 초과해서는 안됩니다. 하수 펌프의 주요 과제는 전달 된 배지에는 종종 얽히거나 덩어리를 둔 경향이있는 섬유질 물질이 포함된다는 것입니다. 이로 인해 펌프의 흐름 통과가 막히기 쉽습니다. 차단 된 차단, 펌프가 정상적으로 작동하지 않으며 심한 경우 모터가 타 버릴 수 있습니다. 이러한 문제로 인해 하수 배출이 부족하여 도시 생활을 크게 방해하고 환경 보호에 해를 끼칩니다. 따라서 막힘 저항과 신뢰성은 하수 펌프의 품질을 평가하는 데 중요한 요소입니다.

다른 유형의 펌프와 마찬가지로 하수 펌프에는 임펠러와 Volute의 두 가지 주요 구성 요소가 있습니다. 이 두 부분의 성능은 펌프의 전반적인 성능을 직접 결정합니다. 구체적으로, 하수 펌프의 막힘 저항, 효율, 캐비테이션 저항 및 내마모성은 주로 임펠러와 볼 루트에 의해 보장됩니다. 아래는 각 구성 요소의 자세한 분석입니다.

1. 임펠러 구조

하수 펌프의 임펠러는 주로 베인 타입 (오픈, 반 오펜 또는 닫힌), 와류 타입, 채널 유형 (단일 채널 및 이중 채널 포함) 및 나사 중심 유형의 네 가지 유형으로 분류됩니다.

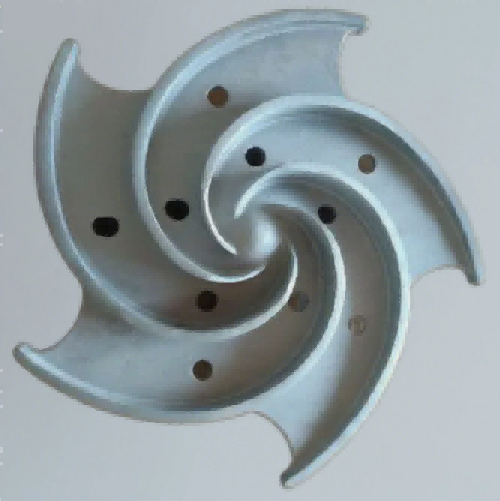

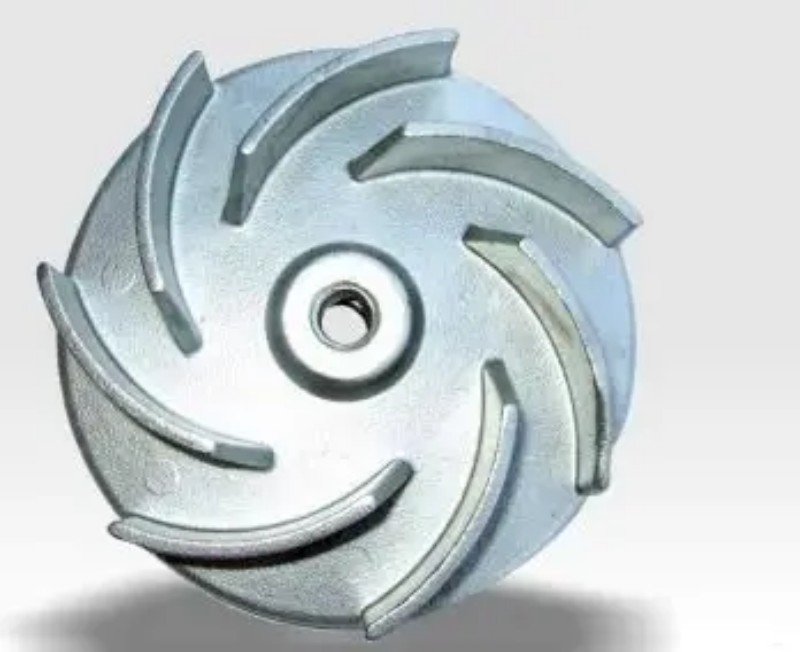

● 개방형/반 오픈 베인 임펠러 :이 임펠러는 제조하기 쉽습니다. 임펠러 내부에서 막힘이 발생하면 청소 및 유지 보수를 신속하게 수행 할 수 있습니다. 그러나, 장기 작동하는 동안, 연마 입자는 Volute의 내부 벽과 내부 벽 사이의 간격을 넓어 효율을 감소시킬 것이다. 이 확대 된 갭은 또한 베네의 압력 차이 분포를 방해하여 펌프의 상당한 소용돌이 손실과 축력이 증가합니다. 또한, 통로에서 유체 흐름의 안정성이 손상되어 펌프 진동이 발생합니다. 개방형/반 오픈 임펠러는 큰 입자 또는 긴 섬유로 배지를 전달하는 데 적합하지 않습니다. 성능 측면에서, 그들의 효율성은 상대적으로 낮습니다. 효율성은 표준 폐쇄 임펠러의 약 92%에서 비율이 낮으며 헤드 곡선은 비교적 평평합니다.

● 소용돌이 임펠러 :이 유형의 임펠러가 장착 된 펌프의 경우 임펠러는 부분적으로 또는 완전히 분리되어 Volute의 흐름 통로와 완전히 분리되어 있습니다. 이 설계는 펌프가 큰 입자와 긴 섬유를 효과적으로 처리 할 수 ​​있도록 탁월한 막힘 저항을 ​​보장합니다. Volute 내부에서 입자는 임펠러의 회전에 의해 생성 된 와전류의 푸시 아래로 움직입니다. 부유 입자는 자체적으로 에너지를 생성하지 않고 통로의 유체와 에너지를 교환합니다. 흐름 중에, 부유 입자 또는 긴 섬유가 기간과 접촉하지 않으므로, 베인 마모는 최소화되며 마모로 인해 간격이 넓어지지 않습니다. 이는 펌프의 효율이 장기적인 사용에 비해 크게 감소하지 않을 것임을 의미합니다. 소용돌이 임펠러 펌프는 큰 입자와 긴 섬유로 매체를 전달하는 데 이상적입니다. 그러나 그들의 효율성은 표준 폐쇄 임펠러의 효율의 약 70%에서만 비교적 낮으며 성능 곡선은 평평합니다.

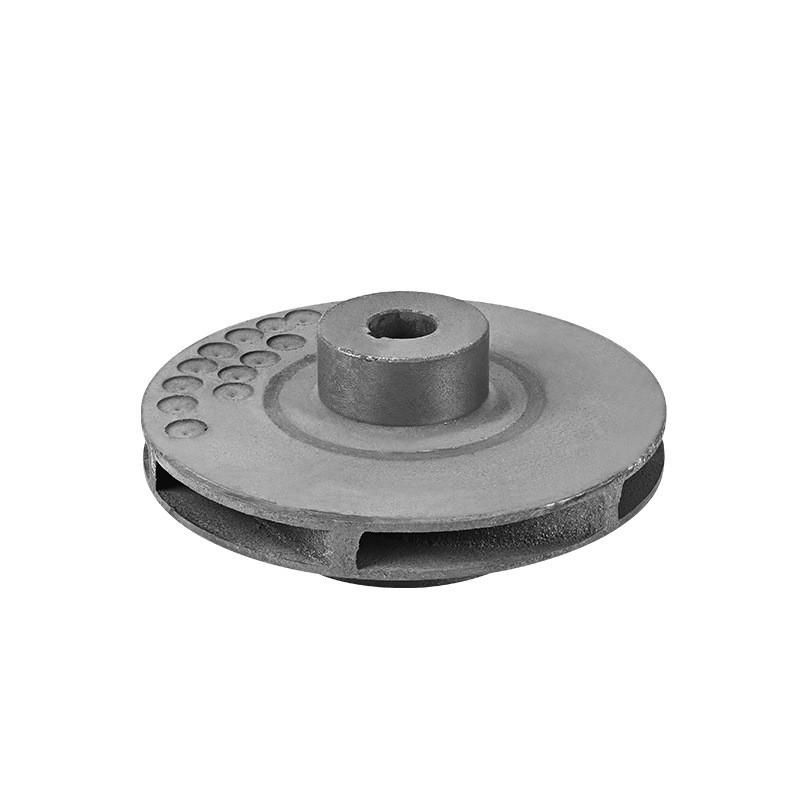

● 폐쇄 된 임펠러 : 폐쇄 된 임펠러는 장기 작동 중에 고효율을 제공하고 안정적인 성능을 유지합니다. 닫힌 임펠러가 장착 된 펌프는 축 방향 력이 더 작고 보조 기반은 전면 및 후면 덮개에 설치할 수 있습니다. 전면 덮개의 보조전은 임펠러 흡입구에서 와류 손실을 줄이고 씰 링의 입자 마모를 최소화합니다. 후면 덮개에있는 사람들은 축력의 균형을 유지할뿐만 아니라 부유 입자가 기계식 씰 챔버로 들어가는 것을 방지하여 기계적 씰을 보호합니다. 폐쇄 된 임펠러의 주요 단점은 열악한 막힘 저항성입니다. 그들은 섬유에 의해 쉽게 얽혀 있으며 큰 입자 (또는 긴 섬유)를 함유 한 처리되지 않은 하수를 전달하는 데 적합하지 않습니다.

● 채널 임펠러 :이 임펠러에는 전통적인 베네가 없습니다. 대신, 그들은 입구에서 콘센트까지 실행되는 곡선 흐름 통로를 특징으로합니다. 이 디자인은 강한 막힘 저항성을 제공하기 때문에 큰 입자와 긴 섬유로 미디어를 전달하는 데 이상적입니다. 성능 측면에서, 그들의 효율성은 표준 폐쇄 임펠러의 효율과 비교할 수 있습니다. 그러나 채널 임펠러가 장착 된 펌프는 더 가파른 헤드 곡선과 안정적인 전력 곡선을 가지므로 과잉 전력 문제를 방지합니다. 즉, 그들의 캐비테이션 저항은 닫힌 임펠러의 캐비테이션 저항만큼 좋지 않으므로 특히 가압 된 펌프가있는 펌프에 적합합니다.

● 나사 중심 임펠러 :이 사기꾼은 원뿔형 허브의 흡입 포트에서 축 방향으로 축 방향으로 연장되는 나선형 반전을 가지고 있습니다. 이 임펠러 타입의 펌프는 양극 변위 펌프와 원심 펌프의 기능을 결합합니다. 매달린 입자가 기상을 통과하면 펌프의 내부 부분과 충돌하지 않으므로 전달 된 매체의 손상이 최소화됩니다. 나선형 설계는 또한 부유 입자의 통과를 향상 시켜이 펌프가 큰 입자, 긴 섬유 또는 고농도로 배지를 전달하는 데 적합합니다. 전달 된 매체의 손상을 최소화하는 것이 엄격한 요구 사항 인 시나리오에서 탁월합니다. 성능 측면에서,이 펌프는 가파르게 떨어지는 헤드 곡선과 평평한 전력 곡선이 있습니다.

2. Volutes (압력 챔버)

하수 펌프에 사용되는 가장 일반적인 Volute 유형은 Volute 케이싱입니다. 내장 된 수중 펌프의 경우, 방사형 확산기 또는 채널 형 디퓨저가 종종 선호됩니다. Volute 케이싱은 나선형, 환형 및 중간 (반 영양)의 세 가지 디자인으로 제공됩니다.

● 나선형 볼트 : 복잡한 구조와 불순물을 포획하는 경향으로 인해 하수 펌프에 거의 사용되지 않습니다.

● 환형 볼 루트 : 간단한 구조와 쉬운 제조 공정으로, 한 번 소형으로 널리 사용되었습니다.하수 펌프. 그러나, 그들의 적용 범위는 중간 부피가 도입 된 이후 점차적으로 축소되었습니다.

● 중간 (반-스피랄) 볼륨 : 이들 볼트는 나선형의 고효율과 환형 부피의 강한 투과성 (막힘 저항)을 결합합니다. 결과적으로, 그들은 제조업체로부터 점점 더 관심을 끌었습니다.

결론

본질적으로, 일련의 하수 펌프는 전달 된 매체 및 설치 조건의 요구 사항을 충족하도록 조정 된 다양한 임펠러 유형과 볼 루트 설계의 조합입니다. 임펠러와 Volute가 최적으로 일치하는 한 막힘 저항, 효율성 및 신뢰성을 포함한 펌프의 전반적인 성능이 보장 될 것입니다.
